LCZ-202L柱式拉壓力傳感器

LCZ-202L柱式傳感器結構緊湊，綜合精度高，長期穩定性好，動態響應頻率高，優質合金鋼表面鍍鎳。廣泛應用于大力值試驗機、標準測力儀、壓力測試儀器以及自動化設備領域和測試領域。

立即咨詢

產品視頻

資料下載

說明書下載

簡介及用途

LCZ-202L柱式傳感器結構緊湊，綜合精度高，長期穩定性好，動態響應頻率高，優質合金鋼表面鍍鎳。廣泛應用于大力值試驗機、標準測力儀、壓力測試儀器以及自動化設備領域和測試領域。

結構與外形尺寸

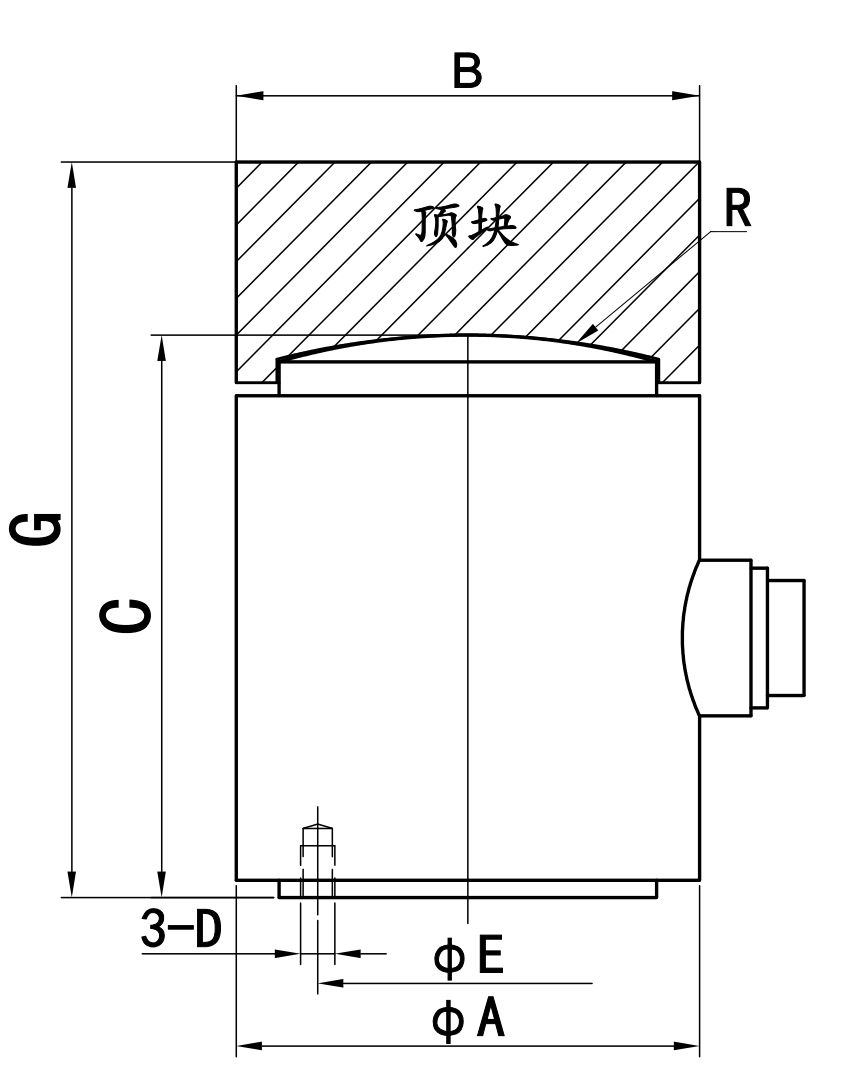

LCZ-202L尺寸圖

量程	ΦA(chǔ)	ΦB	ΦC	D	E	R	G
30~50T	Φ78	Φ78	Φ100	M6	55	100	125
60~100T	Φ98	Φ98	Φ110	M6	75	120	140
200T	Φ128	Φ128	Φ140	M6	100	200	180
300T	Φ154	Φ154	Φ170	M8	120	300	215
500T	Φ196	Φ196	Φ220	M10	150	400	275
700~1000T	Φ246	Φ246	Φ282	M16	190	500	352

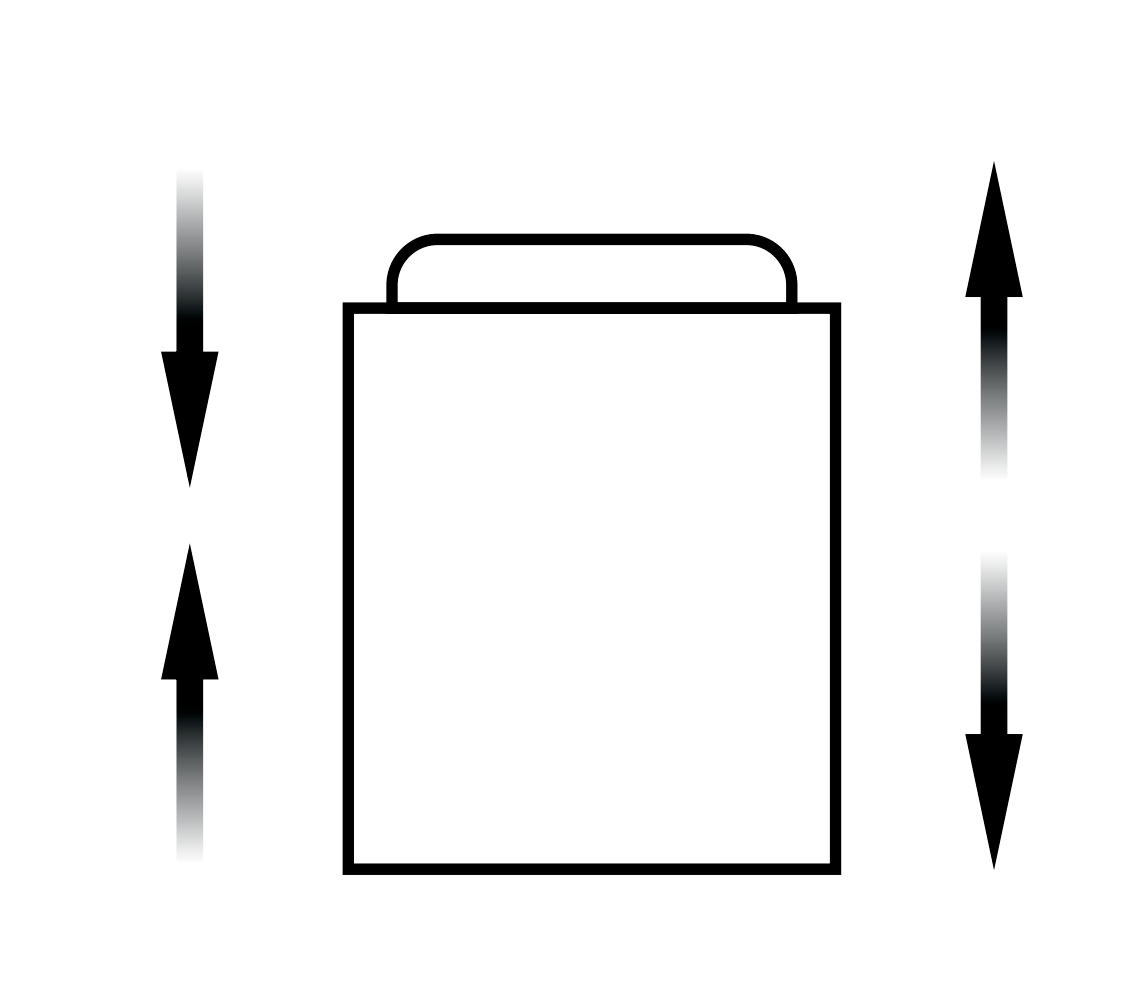

傳感器接線示意圖： 傳感器受力圖：

傳感器接線示意圖 LCZ-202L受力圖

參數指標

參數	技術參數	參數	技術參數
量程	0~1000T	材質	合金鋼
輸出靈敏度	2.0/3.0±10%mV/V	阻抗	700Ω
零點輸出	±2%F.S.	絕緣電阻	≥5000MΩ/100VDC
非線性	0.3%F.S.	使用電壓	5~15V
滯后	0.1%F.S.	工作溫度范圍	-20~80℃
重復性	0.1%F.S.	安全過載	150%F·S
蠕變（30分鐘）	0.05%F.S.	極限過載	200%
溫度靈敏度漂移	0.05%F.S./10℃	電纜線規格	Φ5x3m
零點溫度漂移	0.05%F.S./10℃	線纜極限拉力	10kg
響應頻率	10kHz
