DCL-102分體式電磁流量計的工作原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
技術特點:
☆ 測量管內無阻流件，壓損小，直管段要求低溫度漂移小
☆ 采用SMD器件和表面安裝（SMT）技術，電路可靠性高
☆ 具有RS485或RS232數字通訊信號輸出
☆ 具體電導率測量功能，可以判別傳感器是否空管

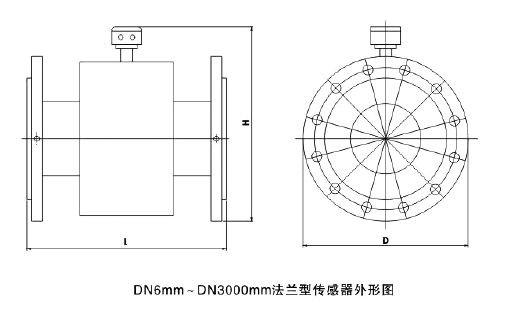

| 公稱通徑 (mm) | 公稱壓力(MPa) | 儀表長度(含襯里) | D | H | 參考重量 |
| 6 | 4.0 | 200 | 90 | 220 | 6 |
| 10 | 4.0 | 200 | 90 | 220 | 6 |
| 15 | 4.0 | 200 | 95 | 220 | 8 |
| 20 | 4.0 | 200 | 105 | 220 | 10 |
| 25 | 4.0 | 200 | 115 | 223 | 12 |
| 32 | 4.0 | 200 | 140 | 240 | 13 |
| 40 | 4.0 | 200 | 150 | 250 | 14 |
| 50 | 4.0 | 200 | 165 | 263 | 15 |
| 65 | 1.6 | 250 | 185 | 283 | 18 |
| 80 | 1.6 | 250 | 200 | 290 | 20 |
| 100 | 1.6 | 250 | 235 | 318 | 25 |
| 125 | 1.6 | 250 | 270 | 350 | 28 |
| 150 | 1.6 | 300 | 300 | 380 | 30 |
| 200 | 1.6 | 350 | 340 | 430 | 50 |
| 250 | 1.6 | 450 | 405 | 495 | 70 |
| 300 | 1.0 | 500 | 460 | 547 | 95 |
| 350 | 1.0 | 550 | 520 | 602 | 120 |
| 400 | 1.0 | 600 | 580 | 665 | 140 |
| 450 | 1.0 | 600 | 640 | 720 | 160 |
| 500 | 1.0 | 600 | 715 | 783 | 200 |
| 600 | 1.0 | 600 | 840 | 897 | 280 |
| 700 | 1.0 | 700 | 895 | 982 | 350 |
| 800 | 1.0 | 800 | 1015 | 1092 | 400 |
| 900 | 1.0 | 900 | 1115 | 1192 | 480 |
| 1000 | 1.0 | 1000 | 1230 | 1299 | 550 |
| 1200 | 4.0 | 1200 | 1405 | 1488 | 660 |
| 1400 | 4.0 | 1400 | 1630 | 1700 | 750 |
| 1600 | 4.0 | 1600 | 1830 | 1924 | 850 |
| 1800 | 0.6 | 1800 | 2045 | 2134 | 980 |
| 2000 | 0.6 | 2000 | 2265 | 2344 | 1200 |
| 2200 | 0.6 | 2200 | 2475 | 2549 | 1600 |
| 2400 | 0.6 | 2400 | 2685 | 2754 | 2000 |
| 2600 | 0.6 | 2600 | 2905 | 2964 | 2400 |
| 2800 | 0.6 | 2800 | 2905 | 3169 | 2700 |
| 3000 | 0.6 | 3000 | 3315 | 3369 | 3900 |
| 公稱通徑 | DN6mm~DN3000mm |
| 公稱壓力 | 0.6~4.0MPa（特殊壓力可定制） |
| 精確度 | 示值的±0.5%，可選示值的±0.3%或±0.2% |
| 襯里材料 | 聚氨酯橡膠、聚氨酯橡膠、聚硅氟橡膠、聚四氟乙烯（PTFE）、 聚全氟乙丙烯（F46）、PFA |
| 電極形式 | 標準型、刮刀型、可更換型 |
| 電極材料 | SUS316、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑銥合金、 不銹鋼涂覆碳化鎢 |
| 介質溫度 | 一體型：-20℃~+70℃； 分體型：聚氯丁橡膠襯里/聚氨酯襯里：-20℃~+60℃； PFA襯里/F46襯里/聚硅氟橡膠襯里：-40℃~+160℃ |
| 環境溫度 | -25℃~+60℃ |
| 環境濕度 | 5~100%RH（相對濕度） |
| 介質電導率 | ≥20μS/cm |
| 測量范圍 | 1500:1流速設定＜15m/s |
| 結構形式 | 一體型、分體型、沉浸型、防爆型 |
| 防護等級 | IP65、IP67、IP68（可選） |
| 防爆標志 | ExmdⅡCT4 |
DCL-201智能轉換器技術參數
| 主電源 | AC220V 50Hz/DC24V/3.6V |
| 功率消耗 | ＜15W（和傳感器配套功耗） |
| 顯示與按鍵 | 中英文顯示，可顯示瞬時流量、積累流量以及報警顯示（勵磁開路報警、空管報警、流量超載報警）。4個薄膜輕觸式開關，用于數據設定。 |
| 模擬輸出 | 雙向兩路，全隔離0~10mA/4~20mA 負載電阻：0~10mA時，0~1.5KΩ；4~20mA時，0~750Ω |
| 頻率輸出 | 正向和反向流量輸出，輸出頻率上限可在1~5000Hz內設。帶光電隔離的晶體管 集電極開路雙向輸出。外接電源不大于35V，導通時集電極最大電流為50mA |
| 報警輸出 | 兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V，導通時集電極最大電流為250mA。報警狀態：流體空管、勵磁斷線、流量超限 |
| 脈沖輸出 | 正向和反向流量輸出，輸出脈沖上限可達5000CP/S，脈沖當量為0.0001~1.0 m3/P,脈沖寬度自動設置為20ms或方波，帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V，導通時集電極最大電流為50mA |
| 配套精確度 | 示值的±0.5%，可選示值的±0.3%或±0.2% |
| 阻尼時間常數 | 連續變量從0~100s(90%)時間分檔可選 |
| 通訊 | 可選RS232C或RS485串行通訊接口、HART通訊協議、具有防雷擊保護 |
| 失電 | 儀表內部設計不掉電時鐘，能存儲16次掉電記錄（10年） |
| 防護等級 | IP65 |
| 防爆標志 | Exd[ia]iaⅡcT5 |
流量范圍對照表
