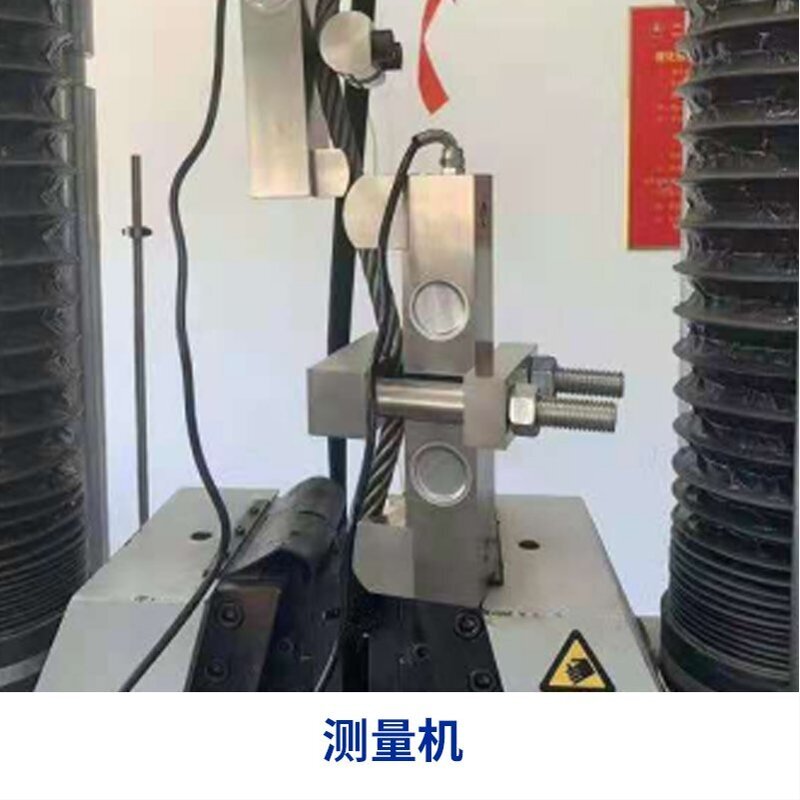

懸臂梁稱重傳感器專業調試指南

一、調試前系統檢查

1. 機械安裝驗證

• 檢查懸臂梁根部固定扭矩（參照廠家標準±5%）

• 驗證受力點位置偏差（≤1%梁長）

• 測試限位間隙（推薦2-3mm動態余量）

2. 電氣系統檢測

• 橋路平衡測試（初始不平衡＜5%額定輸出）

• 絕緣強度驗證（100VDC時≥5000MΩ）

• 激勵電壓測量（推薦10V±0.5V）

3. 環境適應性評估

• 振動影響測試（共振頻率避開工作頻帶）

• 溫度梯度監測（記錄調試全程溫度變化）

• 電磁干擾掃描（重點關注50Hz工頻干擾）

二、標準化調試流程

1. 靜態特性調試

• 預加載處理（3次滿量程加載卸載循環）

• 五點校準法（0%/25%/50%/75%/100%FS）

• 側向力補償（施加5%FS側向力測試影響）

2. 動態特性優化

• 固有頻率測定（錘擊法測試，精度±1Hz）

• 阻尼比調整（推薦0.6-0.7臨界阻尼）

• 動態線性度驗證（1-10Hz正弦加載）

3. 溫度補償調試

• 分段溫度標定（-10℃/25℃/60℃三點）

• 熱輸出補償（＜0.005%FS/℃）

• 熱滯后測試（溫度循環變化率＜1℃/min）

三、關鍵參數設置規范

四、高級調試技術

1. 復合載荷補償

• 彎矩影響修正（應變片組橋優化）

• 扭轉載荷隔離（雙梁結構對稱性調整）

• 多維力解耦算法（6×6補償矩陣）

2. 數字信號處理

• 自適應濾波（截止頻率自動跟蹤）

• 動態補償（建立傳遞函數模型）

• 噪聲抑制（小波變換降噪）

3. 智能診斷配置

• 應力集中監測（建立有限元熱點模型）

• 疲勞壽命預測（雨流計數法分析）

• 故障自診斷（16種故障代碼庫）

五、典型故障處理

1. 輸出非線性處理

• 檢查載荷作用線→驗證彈性體變形→修正安裝應力→軟件分段補償

2. 信號漂移診斷

• 熱成像分析→橋路平衡重調→電纜接頭處理→接地環路排除

3. 動態響應異常

• 阻尼調整→固有頻率測試→安裝剛度優化→濾波參數重置

六、維護與安全

1. 周期性維護

• 每周：零點檢查

• 每月：機械連接檢查

• 每季：全面計量校驗

2. 性能保持措施

• 防過載保護（機械限位設置）

• 防腐蝕處理（表面涂層檢查）

• 防雷擊保護（浪涌保護器測試）

3. 安全警示

• 嚴禁超載（＞150%FS將導致永久損壞）

• 禁止帶電插拔（可能損壞變送器）

• 需專業工具拆卸（特殊防拆結構）

本調試規范符合JJG 391-2009和OIML R76標準，適用于單點式、平行梁等懸臂梁結構傳感器。調試后建議進行48小時老化監測，常規工業應用每6個月進行復檢，動態稱重場合應每3個月校驗。對于食品醫藥等特殊行業，需增加衛生級表面處理驗證環節。
