波紋管式懸臂稱重傳感器：精密稱重的柔性解決方案

發布時間：2025-06-26
瀏覽次數：14
文章來源：http://www.matthewandvictoria.com

8bfdaf4d-21c5-4aca-afea-da15d3526415_1750905595770229458_origin~tplv-a9rns2rl98-image-qvalue

在工業稱重領域，不同類型的傳感器各司其職，而波紋管式懸臂稱重傳感器憑借其獨特的結構設計與性能優勢，在眾多場景中脫穎而出。與柱式、S 型等傳統稱重傳感器相比，它究竟有哪些過人之處？本文將通過圖文結合的方式，深入解析波紋管式懸臂稱重傳感器的核心優勢。

一、獨特結構：波紋管設計的力學巧思

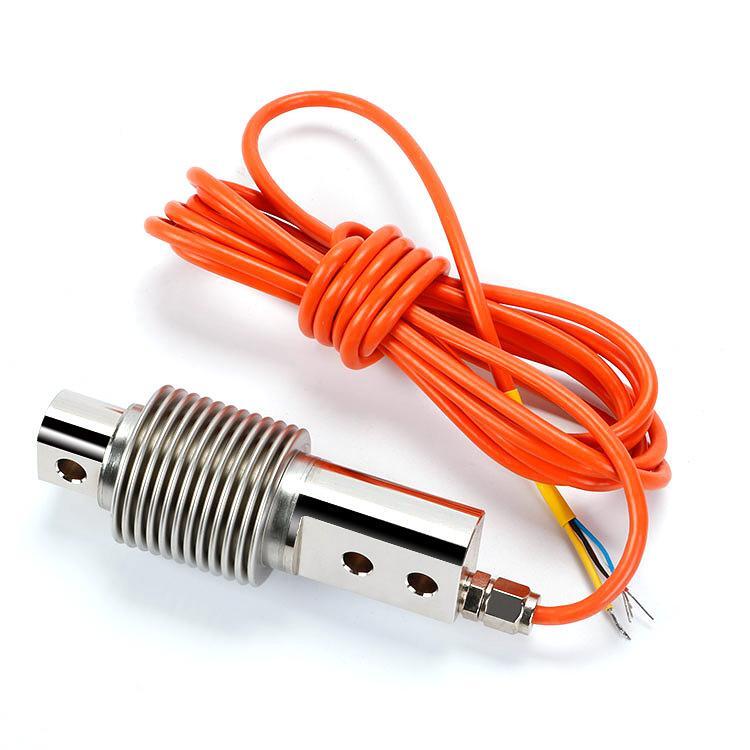

波紋管式懸臂稱重傳感器的核心在于波紋管結構，它由彈性金屬材料制成，形似層層嵌套的褶皺管（圖 1）。這種結構賦予傳感器獨特的力學特性：

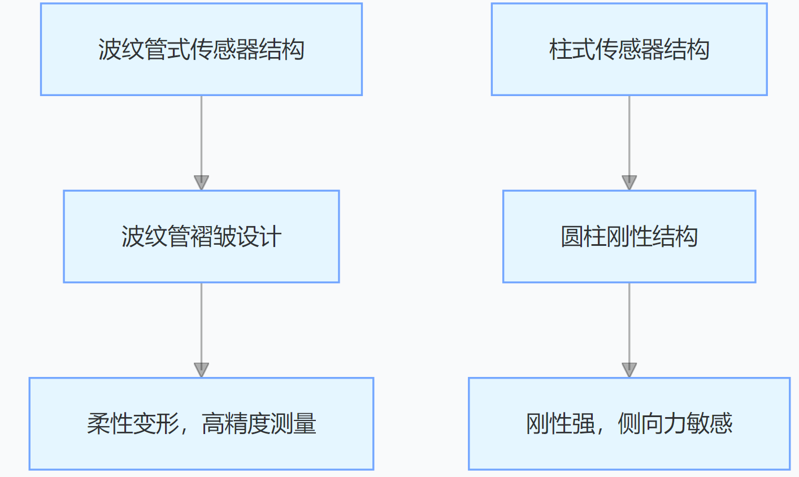

柔性變形與精準反饋：當受力時，波紋管的褶皺可均勻變形，將外力轉化為精確的應變信號。相比柱式傳感器（圖 2）的剛性結構，波紋管能更靈敏地捕捉微小力變化，在精度上具有先天優勢。

抗側向力能力：傳統懸臂梁傳感器易受側向力干擾，導致測量偏差；而波紋管的環形對稱結構可有效分散側向力，確保垂直方向受力測量的準確性（圖 3）。
二、性能優勢：高精度與穩定性并存
1. 高精度測量，適應微小載荷
波紋管式傳感器特別適用于中小量程的精密測量，量程通常在幾千克到幾百千克之間。其高靈敏度使其在實驗室天平、食品包裝稱重、電子計價秤等場景中表現出色。例如，在藥品分裝設備中，它能精確控制每包藥劑的重量，誤差率低至 ±0.1%（圖 4）。
2. 抗干擾與環境適應性
- 溫度補償特性：波紋管結構可通過特殊材料配比和工藝設計，有效降低溫度變化對測量結果的影響，相比普通傳感器，溫漂誤差減少約 40%。
- 防護性能優異：全密封設計配合 IP65 以上防護等級，可抵御粉塵、潮濕環境，適用于食品加工、化工等對衛生和防護要求高的行業。
三、安裝與維護：便捷性與經濟性兼顧
1. 靈活安裝，適配多樣場景
波紋管式懸臂傳感器采用單側固定、單側承載的懸臂安裝方式（圖 5），無需復雜的對中校準，可直接集成到各類設備的承載結構上，如皮帶秤、灌裝生產線等。這種設計大幅降低了安裝難度和成本，尤其適合設備改造項目。
2. 長壽命與低維護
由于波紋管結構減少了機械磨損點，且內部應變片與電路采用灌封保護，傳感器的使用壽命比傳統懸臂梁式傳感器延長 20% 以上，日常維護頻率顯著降低，為企業節省長期運營成本。
四、典型應用場景：優勢的具象化展現
- 食品加工行業：在糕點自動包裝線上，波紋管式傳感器實時監測每塊糕點的重量，確保產品分量一致，提升包裝效率與品質（圖 6）。
- 實驗室科研：用于材料力學測試、微小力傳感器標定等場景，憑借高精度特性為科研數據提供可靠支撐。
- 輕工業自動化：在紡織機械的張力控制系統中，快速響應張力變化，保障織物生產的穩定性。
波紋管式懸臂稱重傳感器以其獨特的波紋管結構、高精度性能和便捷的安裝維護特性，成為中小量程精密稱重領域的理想選擇。隨著工業自動化對測量精度和可靠性要求的不斷提升，這類傳感器將在更多細分場景中發揮關鍵作用。
