Wi-Fi與藍牙技術在傳感器應用的深度解析

一、技術特性對比

二、典型應用場景

1. Wi-Fi傳感器方案

• 工業監測：4K視頻傳輸（振動分析攝像頭）

• 環境監控：多參數氣象站（TCP/IP直連云平臺）

• 智能家居：8K HDR安防攝像頭（Wi-Fi 6）

2. 藍牙傳感器方案

• 可穿戴設備：醫療級ECG監測（低功耗模式）

• 資產追蹤：Beacon信標（1Hz廣播頻率）

• 工業傳感：旋轉機械狀態監測（1ms間隔采樣）

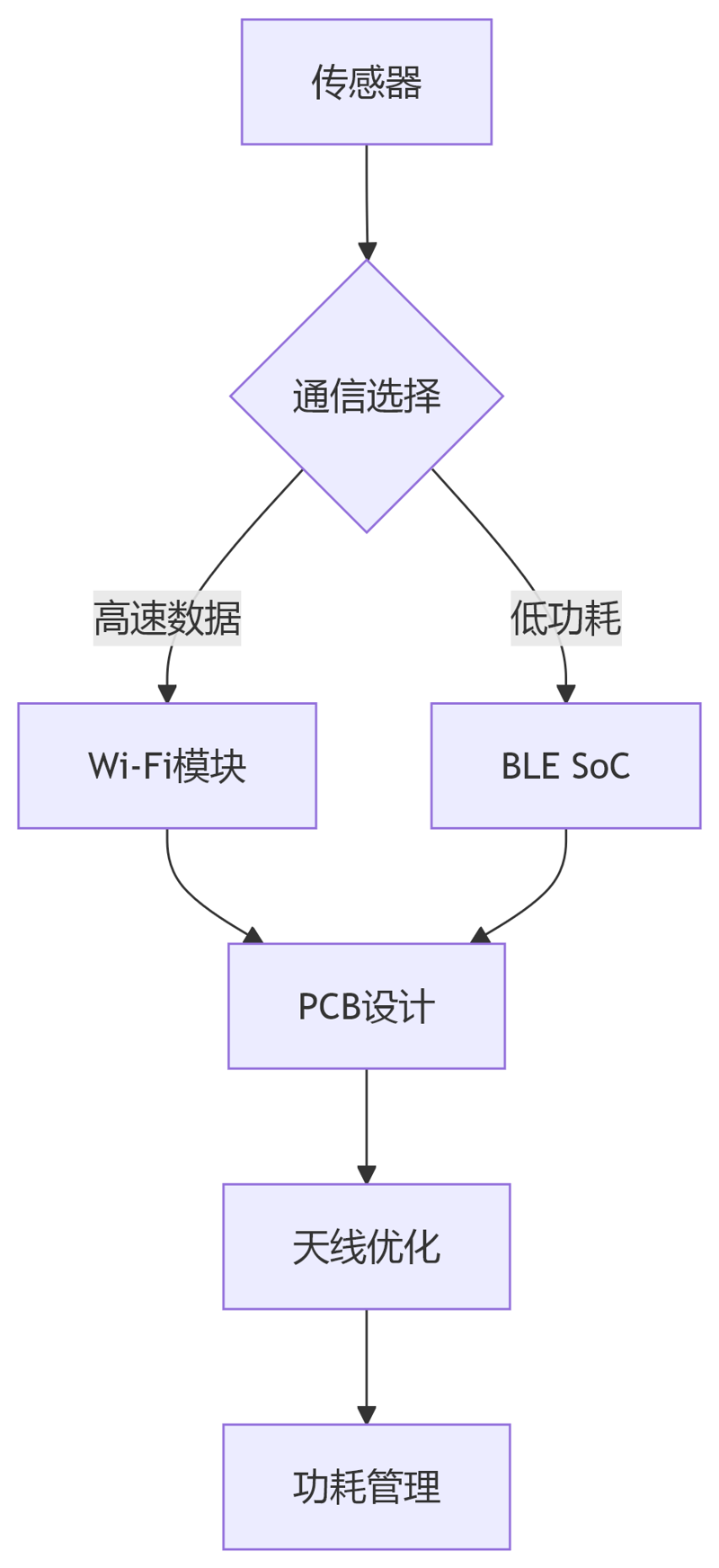

三、硬件設計要點

1. Wi-Fi設計關鍵

• 射頻匹配：50Ω阻抗控制（VSWR<1.5）

• 散熱處理：4層板+散熱過孔（溫升<20℃）

• 共存機制：DFS信道規避（802.11h）

2. 藍牙設計關鍵

• 天線效率：>70%（2.4GHz倒F天線）

• 睡眠電流：<1μA（深度睡眠模式）

• 時鐘精度：±20ppm（維持連接同步）

四、協議棧優化方案

1. Wi-Fi增強策略

• 幀聚合：A-MPDU（最大64子幀）

• 節能：802.11ax TWT（定時喚醒）

• 安全：WPA3-Enterprise（192位加密）

2. 藍牙創新應用

• AoA/AoD定位：1°角度分辨率（陣列天線）

• LE Audio：多傳感器同步（<1ms抖動）

• Mesh組網：1000+節點（Friend節點管理）

五、功耗對比測試數據

六、行業解決方案案例

1. 智慧工廠Wi-Fi方案

• 200+振動傳感器組網

• 時間同步精度<1μs（802.11mc）

• 數據聚合網關（邊緣計算）

2. 醫療藍牙方案

• 多體征傳感器組（BIS廣播同步）

• 醫療級加密（FIPS 140-2）

• 5ms緊急報警延遲

七、最新技術演進

1. Wi-Fi 6E傳感器

• 6GHz頻段（1200MHz新頻譜）

• 目標喚醒時間（TWT）節能

• 4K QAM調制（提升20%速率）

2. 藍牙5.3增強

• 周期性廣播增強（節省37%功耗）

• 加密密鑰長度控制（CSRK動態調整）

• 信道分類改進（2MHz/8MHz信道）

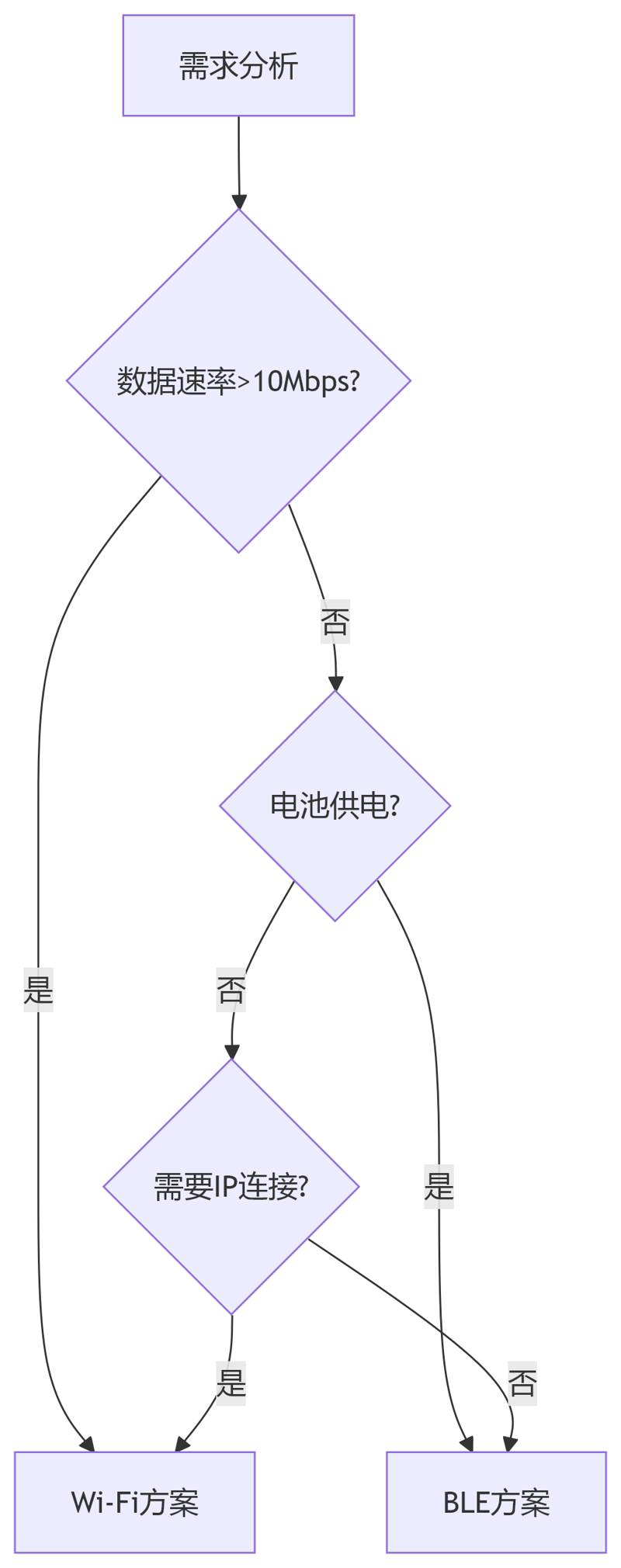

八、選型決策樹

該技術組合已覆蓋90%的物聯網傳感器場景，根據ABI Research數據，2023年采用雙模（Wi-Fi+BLE）的傳感器節點同比增長67%，成為工業4.0的標準配置。

最新藍牙Mesh 1.1協議支持零配置入網，與Wi-Fi 6的OFDMA技術形成互補，構建高可靠物聯網基礎設施。
